養豬場空氣源熱泵地暖怎么做才能節能省錢發熱均勻又智能化！
隨著空氣能產品的推廣，其應用領域也逐漸廣泛，不僅為人們提供了舒適的熱水、采暖、制冷等需求，在畜牧養殖業也得到了很好的利用。我覺得將空氣源熱泵地暖系統應用到豬場，是未來的潛力市場之一。那接下來跟大家分享下空氣源熱泵地暖應有于豬場采暖的一些經驗。
其實全國各地養豬場采暖的方式很多，有燒煤爐、有火墻、有地坑的、有電空調，有塑料大棚、有熱風機、有紅外線的、有燒沼氣、有電地暖，最后是水地暖。下面針對不同的情況說說這些采暖方式的優劣點。
第一種是用煤爐做豬場取暖的。普通的燃煤取暖多用在寒冷且在煤塊比較充足的地區，尤其是在北方。它的優點是加熱速度比較快，使用比較方便，而且煤炭價格比較便宜，可以隨時安裝使用，它的缺點就是在燃燒過程中會產生二氧化碳等物質。產生的二氧化碳、一氧化硫等物質會影響到豬的呼吸道感染，對豬的影響非常大，會容易產生呼吸道感染，出現咳嗽等現象，導致豬的發病率非常高。這個缺點很多豬場的老板都非常清楚，在南方豬場老板基本不會用燃煤來為豬場取暖。
第二種是用火墻來給豬采暖�；饓κ鞘裁匆馑迹蚁嘈糯蠹覍@個應該認識比較少，也覺得不可思議。這種方式在北方比較寒冷的地區用得比較多，所謂的火墻就是在豬舍靠墻處用磚塊砌起來，砌成一道火道，通過燒熱火道通過墻體對豬場來供暖，保溫性能相對來說比較好，缺點也非常多，就是人工成本比較高，第二個缺點是耗材量是非常大，因為是間接采暖，耗材量和耗煤量是非常高，另外需要人工來給他添柴，比如說半夜需要人起來添柴添火，那就等于是養個工人，直接導致使用成本的增加。
第三種方式是用地坑采暖，就是將豬舍下面設計成火道，跟火墻有點類似，用柴、燃煤燒熱地坑，跟北方燒坑的方式差不多，成本比較高。
第四種就是空調暖氣，這種方式就跟我們家庭用的差不多，等于說用空調制熱來給豬供暖，這種方式風盤會受到豬場的污染，故障率比較高，基本很少有人使用，只有個別土豪老板使用，一般不作為主推產品，只能作為應急使用。
第五種就是熱風機，將鍋爐的熱量通過風機吹到豬舍，為豬供暖。這種方式非常好，但是使用成本也是非常高，不過比電、空調的使用成本便宜。也有很多人用沼氣來加熱，然后通過風機將熱量吹進豬舍。
我曾經在縣城見到一個豬場，他們就是用沼氣來采暖，通過沼氣來燒熱水循環到管道上為豬供暖，不過他們地暖管道不是我們現在常用的ppr管而是鍍鋅管，但是沼氣采暖的缺點是什么，容易產生大量的氨氣，氨氣會導致豬的呼吸道感染，不利于豬的健康成長。
第六種就是使用紅外線燈或者是浴霸燈，紅外線燈其實就是燈泡，這種方式在福建的使用率挺高的，起碼有50%-60%的市場份額。這種取暖方式，購買成本是比較低的，很便宜。但缺點還是蠻多的，而且只能局部供暖。
由于是懸掛在在豬舍的頂部，因此頭部很熱，但地表面很冷，給人感覺就是忽冷忽熱，容易導致豬的發病率高企不下，引起豬感冒咳嗽等。而且像浴霸這種產品，瓦數是比較高的，耗電量也大，而且容易壞，如果在冬天長時間使用，基本上一個冬天都要換掉幾十個燈泡，使用壽命并不長。
第七種就是發熱電纜，目前市場上比較多見的。豬場會把這些電纜用水泥砂漿混凝土弄成一塊一塊尺寸為1米乘2米的預制板，這幾年應用得比較廣泛。那這種方式的缺點是什么?
首先運輸是比較麻煩的，需要一塊一塊很笨重的運過去，第二是因為使用電，使用成本也是非常高的，第三使用壽命也比較短，也就是大概5年左右的使用期。第四容易壞，豬長大后會有段時間會刨地，很容易把這個發熱電纜刨出來。
第八種，最后說到空氣源熱泵地暖的優點，在說優點的時候，先說下缺點吧。空氣源熱泵地暖最大的缺點就是初投資成本比較高，很多豬場老板一開始不愿意投入這么多，跟前幾種方式想必初期投入會多很多。那么我們?nèi)绾伟?span style="font-size:16px;white-space:normal;">空氣源熱泵的缺點轉化成優點?
空氣源熱泵地暖的優點，首先得說省電。我們通過測試，得出使用空氣源熱泵的耗電量得確比電產品省了70%。說到這個省電70%，我們會拿出數據，比如說100平米的地暖，耗電量大概在冬季一天大概就是40-50度電左右，一個月大概就是1000多度電，也就是700-800元左右。但比起電采暖的費用，一個月起碼省2000多元費用，電采暖費用一個月至少花了3000多元。
在福建一個冬季至少三、四個月豬場都要采暖，按照上面的算法一個月可以省下2000-3000元，那么一個冬季下來就可以省到大約1萬元的費用。我們就這樣子跟豬場老板計算，說明空氣源熱泵地暖的好處，初投資費用后期可以幫他們省回來。雖然說是初期投資有點大，但后期的使用回報率高。我們空氣源熱泵產品比電采暖的使用壽命長，可以用到7年到10年。
空氣源熱泵地暖第二個優點就是發熱均勻，因為是鋪地暖管，一圈圈地鋪在下面，那么熱量分布是非常均勻的，可以提高豬的舒適度。豬越舒適，成長率越高，豬場老板越愿意投資�，F(xiàn)在豬的行情比較好，都在8~9元一斤。豬的成長率高，豬場老板就越能賺錢，所以他們對空氣源熱泵地暖還是感興趣的。他們覺得對豬越好，他們就越能賺錢。
豬場空氣源熱泵采暖第三點好處實現智能化，完全不需要人去管理，只需要把溫度調好，除非設備出現了故障，不然的話就不需要耗費太多的人力物力，無形中省了一筆人工費用，而且設備比較穩定，不像電燈泡那樣，故障率比較高，比如說半夜燈泡壞了，沒有及時地發現，豬就有可能會感冒咳嗽，增加豬的發病率，造成損失。
我有個客戶，常年養豬，因為這兩年市場行情還不錯，所以對安裝空氣源熱泵地暖也愿意接受，豬場采暖面積為70平米，考慮到夏季豬場的制冷，安裝了一臺冷暖一體機，冬季采暖，夏季制冷，為保證保溫效果，回填層為5公分，采暖與制冷共用一個系統，冷、熱水都是流經地暖管達到采暖和制冷的目的。
采暖經過一個冬季的運行，效果良好，出水溫度39℃～45℃，采暖溫度在26～28℃。數據記錄顯示，32天平均每天的耗電量為52.6度，按照農業用電0.5元/度的價格計算，每天采暖費用為26.3元，客戶十分滿意。一機兩用，夏季還可以制冷，所以對于客戶來說也節省了不少的費用。
因為運行效果很好，該客戶還主動幫我在同行那里做宣傳。久而久之，我發現豬場采暖除了提供可靠的產品外，更重要的是了解客戶需求和項目實際，制定科學合理的方案，在安裝過程中做好細節。未來，我也將加大豬場空氣源熱泵采暖的推廣力度，為自己創造更廣闊的發展空間。
一、豬場分區及熱負荷選型
問：“產床區”，“小豬保育區”，“中豬大豬區”對溫度具體要求是怎么樣的，他們的單位熱負荷是怎么算的，每個平方米是按照多少W來算，怎樣來進行機組選型?
顧：我相信大家對豬場的結構不是很清楚，究竟豬場分了哪些區域?我們先從母豬的產床區說起，母豬將要生小豬的時候就會有專門的產床區，將母豬放在產床區，旁邊還有一個小床，小豬出生后就直接放在小床。那這種小床也是需要做保溫的，但是如果用空氣源熱泵來做產床區的話，因為面積太小，不臺適合做。
由于這個產床區的面積非常小，一般來說，是用燈泡來取暖，因為母豬不需要走動反正就躺在那里，那么一點面積的話用空氣源熱泵來做地暖是不太現實的，太小了不好做，而且做起來成本非常高，也不建議大家去做母豬的產床區。
那小豬保育區是什么呢，是指出生的小豬斷奶后把它放在另外的一個區域，這個時候可以給小豬喂養飼料了。這些小豬保育區是最需要空氣源熱泵采暖的地方，也是最適合空氣源熱泵發揮的地方，因為小豬斷奶后，免疫力會下降，發病率會增加，這個時候就需要一定的保暖了。
還有“中豬區”和“大豬區”，正常豬到了七八十斤，就可以分離到“中豬區”“大豬區”，這個時候他們的免疫力已經很高了，就不需要跟小豬混住一起，再長點就可以賣了，在我們福建這塊基本上是不用為它們單獨做采暖了。
那么我們重點講小豬保育區的地暖設計。那么這一塊的熱負荷怎么計算呢，我們在氣溫0℃情況下，就是我們福建這邊正常情況下最低溫度是0℃，我們直接按照150W每平方米來計算，比如說100平米的面積，那就是15kW的總制熱量，根據總制熱量參考機組的參數進行機組選型，就是機組5p或者6p的主機就比較合適了。
如果說，有些地區氣溫在0℃到零下10℃，這個采暖熱負荷相對來說就要計算，那采暖單位熱負荷至少取200W每平方米，100平米的地暖就要取20kW，如果說最低溫度在零下10℃到零下20℃之間，那單位熱負荷至少要取300-350W每平方米，那么100平米的地暖就要30千瓦的制熱量。
我們廠家產品很多資料都會標注，比如5p、6p機組的額定功率多少，其額定制熱量是多少，但不要被這些資料的內容“坑”了。一些資料標的是環境溫度在20℃的制熱量，如果是按照這個制熱量配機組是不準的，我們要按照干球溫度在7℃取得的制熱量來選機組，這個問題大家一定要注意，不要被廠家資料上的參數坑了。
二、不同豬場結構的選型難點
問：養殖豬場在采暖設計方面會遇到高度、跨度較大，門窗面積大，保溫結構傳熱系數大，造成了采暖時熱負荷高，在進行熱負荷計算時要注意哪些問題。
顧：很多空氣源熱泵老板很怕做豬場地暖，因為豬場的空間比較大，想要把室溫做到20℃以上，比做普通民房的要困難多，而且豬場保溫性能都不好。有的豬場直接用卷簾布蓋上，在屋頂放石棉瓦，保溫性能可想而知，增加了用空氣源熱泵地暖的難度。這種現場在福建的豬場很常見，做得很簡陋，用空氣源熱泵做地暖的話，要把室溫做到20多度難度不小。

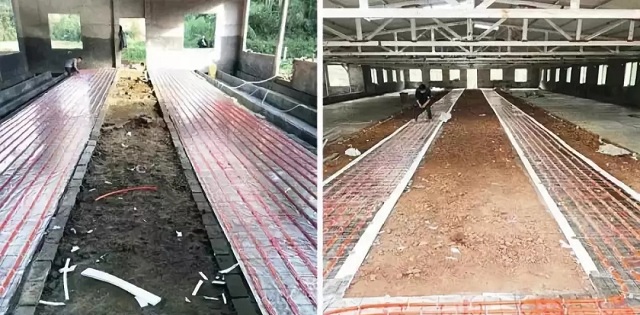

圖一 用卷簾布遮擋的豬場 圖二 有做窗戶的豬場
這兩張圖片是我們做的一個案例，第一張圖就是我剛才說的直接用卷簾布放下來給豬場做保溫，這樣的話熱量散失的速度是非常快，所以在配主機的時候，每個平方米的熱量都要增加，主機要配大，每個平方米要增加10W—20W。比如說單位熱負荷是按照150W算，這個時候就要加大到170W。
第二張圖豬場做的是窗戶，這種保溫效果比第一張要好很多，第二張圖的話，豬場老板還會做保溫板，到時候還要用擋板吊起來，這樣子的話保溫效果好很多，這個時候熱負荷計算就可以按照剛才說的在最低溫度0℃時按照150W來進行機組選型是沒有問題的，地板溫度可以到到20-30℃是沒有問題的。
我們做的控制系統是以地板溫度為準，沒辦法做到以空氣的溫度來控制主機，而是通過地板溫度來控制主機。我們通過燒熱的水，比如說設置40℃供水溫度循環到地暖管道上，這個時候地板溫度是可以達到28℃、29℃甚至30℃都沒有問題的。
所以說，很多老板都拿環境溫度來作為系統控制的溫度，這樣做是不行的，如果以環境溫度作為控制的開關，系統的熱損失是非常大，而且機組是滿負荷工作，非常耗電。所以我們要了解豬場的這個特性，只要求地板溫度達到28℃，對于環境溫度的要求不高，哪怕只有10幾℃也沒有關系，因為豬是躺在地板上的，豬仔地板上舒服就行了!所以這塊控制系統一定要注意。
三、既保溫又要通風
問：保育舍建筑結構的要求。
顧：保育舍的要求，一定要按照我們的要求做窗戶，吊頂做保溫板，這個建筑結構一定要按照我們的要求做，要不然熱損失太大了，我做的第二個豬場是比較大型，一共有10000頭豬�！緹岜檬袌� 水印】我們現在才接了他們第一個欄來做，正常來說，一個欄的取暖面積就是100平米。
豬場是會隔成一欄一欄的，我們要求天氣十分太冷的地方，在一欄一欄之間，要用板蓋住，防止熱量向上的散失，而且要不定時打開來通風，不然這個氨氣太重的話容易引起豬的呼吸道感染。
問：末端施工時怎么能夠保證保溫效果的同時，又要注意通風，門窗、房屋吊頂?shù)确矫嬉裁醋⒁獾牡胤絾?
顧：這個問題就是要做保溫又要做通風，不然這個氨氣太重了，我們是在豬場的屋頂上要裝一個排風系統，我們會根據豬場的溫度，定期地排氨氣。這個豬場的老板都知道，他們也會自動排放氨氣。既要做地暖，就要做好排風，像上面第二張圖的豬場，我們就在屋頂上采取螺旋式系統來排風。
四、溫度的均勻與恒定
問：在末端施工時，怎么樣才能做到發熱均勻?
顧：豬場的長度不超過20米，20米以內的豬場采取線型鋪管方式，如果超過20米且在40米以內，我們采取另外一種鋪管方式，主機放中間，兩邊是回型的鋪管做法。

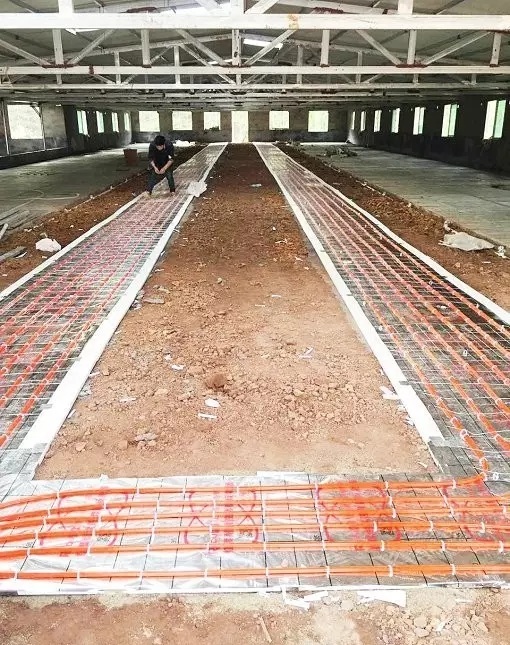

圖三 回型管鋪管方式
像這個項目就是做回型的鋪管，豬場長度超過20米不到40米，主機放在中間，回字型兩邊走，發熱量就相對很均勻，這個揚程也沒那么長，這樣做效果是最好了，就不會出現前面很熱、后面一段很冷的情況。
問：供/回水溫度是怎么設置的，通過哪些手段保證不同“豬區”的溫度恒定?
顧：這個問題剛才也說過了，必須以地板溫度來計算。我們做設備一定要調試，比如說供水溫度在40℃時，看地板溫度是否達到28℃，如果不能，這個溫度繼續調高，那么調到45℃、50℃也要調，正常來說不會超過50℃，那么地板溫度就可以達到28℃、29℃了。

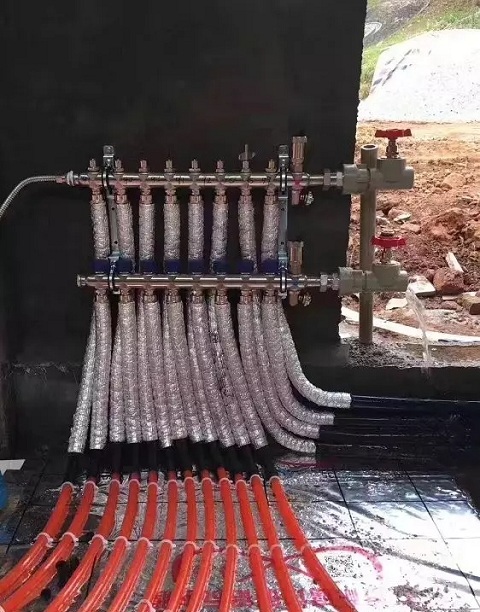

還有些豬場是分區的，比如說只要左邊開，右邊不開，這個就要做分區控制，那這就跟我們家用地暖的一樣，用電動執行器來控制，多接一個溫控板來控制，哪組需要就開那一組，不過通常情況下，不需要為他們分得那么細，就分左右兩欄最合適。因為有些不同批次出來的豬，要求的溫度是不一樣，比如說左邊溫度只需要28-29℃，但那邊出來的話可能需要30℃了，所以的話，只做左右兩欄是最合適的了。
最后水泥砂漿回填的厚度盡量做得厚一點，這樣提高蓄熱能力，而且做得厚一些，還可以防止豬的回刨。
