別墅空氣源熱泵采暖季僅19.8/㎡，客戶大贊空氣源熱泵舒適節能！
空氣源熱泵清潔采暖在國家煤改電政策的驅動下，贏得了前所未有的發展機遇，從沒聽過、不認識、不認可到聽過、覺得好、會選擇，用戶對空氣源熱泵的認知度越來越高，成為了廣大用戶心目中安全舒適的冬季采暖選擇。
俗話說，金杯銀杯，不如用戶的口碑!下面來看看河南商丘柘城縣某別墅空氣能冷暖案例，采用超低溫(-25℃)6P恒溫冷暖機組2臺，采暖季每平米的運行費用僅19.8元，客戶十分滿意，大贊空氣源熱泵采暖舒適節能。
一、項目簡介

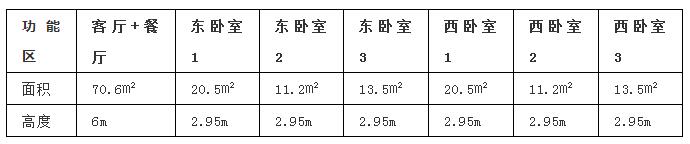

本項目位于河南商丘柘城縣，采暖面積共322㎡，雙層窗戶，37cm墻，層高2.95m，中間為兩層連通客廳，高6米，無外墻保溫，采暖需求冬季20℃左右。
備注：二層結構同一層
二、設計思路
客戶為小區別墅，一共兩層半，其中第三層主要用于儲物及隔熱，不做采暖，廚房衛生間不做采暖，主要居住1層和2層，三世同堂，有老人和孩子，屬于抵抗力相對較弱群體，建議采暖用地暖，制冷用風盤，制冷控制在26℃左右，采暖控制在18℃左右。
三、設計依據
《建筑給水排水設計規范》GB50015-2009
《民用建筑采暖通風與空氣調節設計規范》GB50019-2012
《熱泵熱水系統選用與安裝》06SS127
《室外給水設計規范》GB50013-2006
《建筑結構載荷規范》GB 5009-2001
《全國民用建筑工程設計技術措施》
客戶提供數據及要求
四、設計參數
計算采暖時間：11月15日到次年3月15日，共120天，如遇特殊氣候變化，提前供熱或延長供熱期限。
五、室內計算參數
根據我國國家標準《全國民用建筑工程設計技術措施》2009JSCS-4 1.2.1得冬季采暖室內設計參數。
表1：長期逗留區域空氣調節室內計算參數
1.熱負荷計算
熱負荷計算包括圍護結構的耗熱量(包括朝向修正)和由門窗縫隙滲入室內的冷空氣耗熱量以及冷風侵入耗熱量，其中：
1.1圍護結構耗熱量

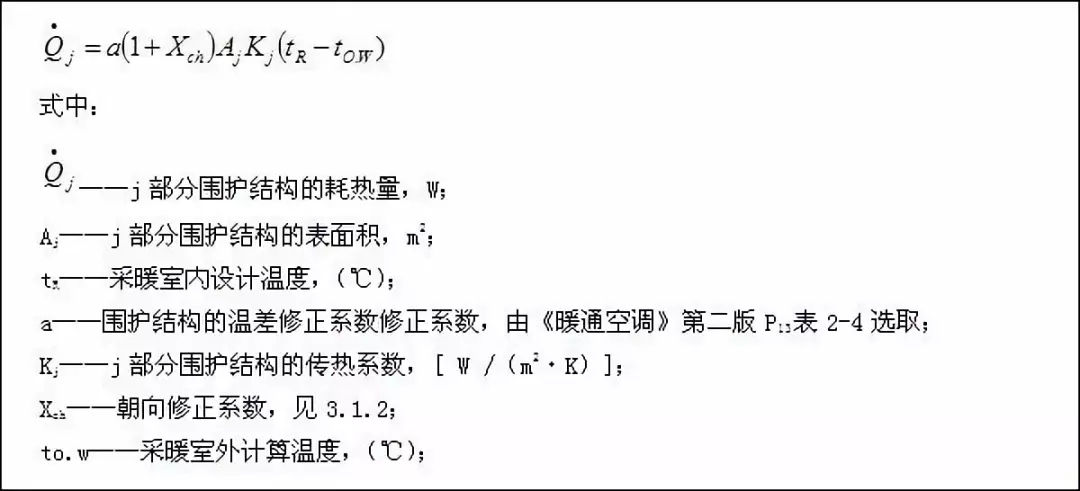

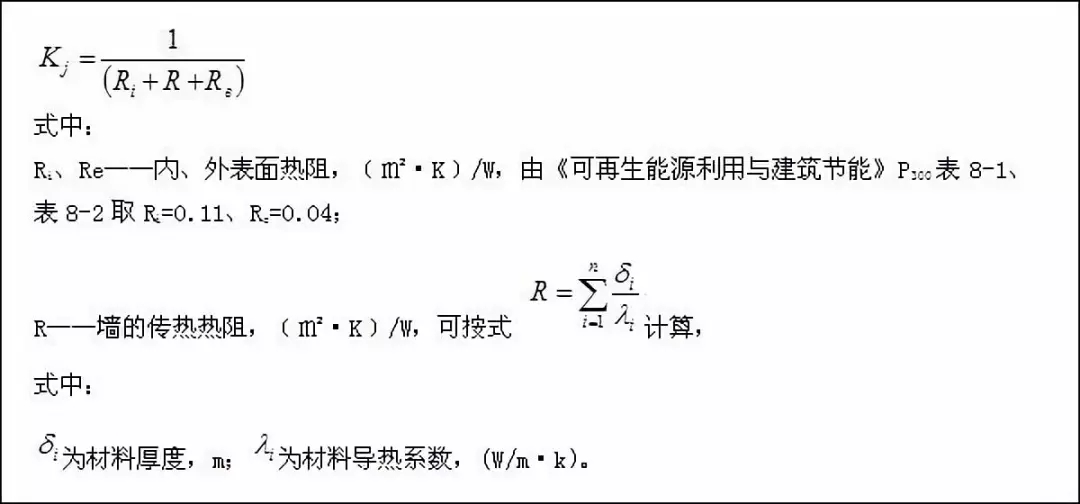

圍護結構的耗熱量應按下式計算：
1.2門窗縫隙滲入冷空氣的耗熱量
門窗縫隙滲入冷空氣的耗熱量應按下式計算：
1.3冷風侵入耗熱量的計算

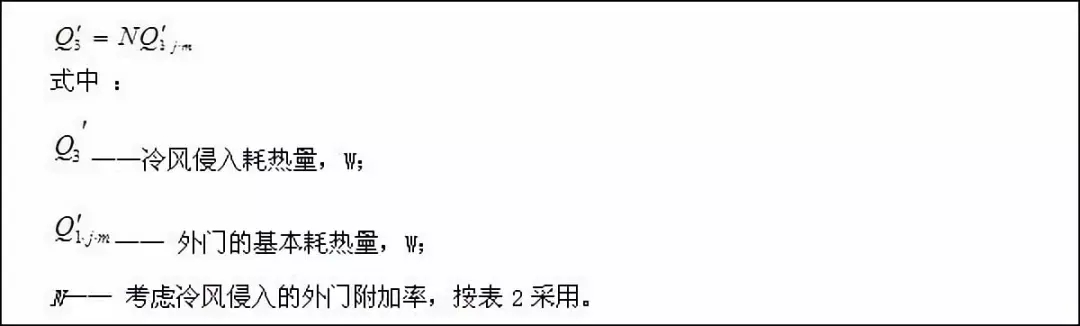

在冬季受風壓和熱壓的作用下，冷空氣由開啟的外門侵入室內。把這部分空氣加熱到室內空氣的溫度所消耗的熱量稱為冷風侵入耗熱量�？砂聪率接�(jì)算：

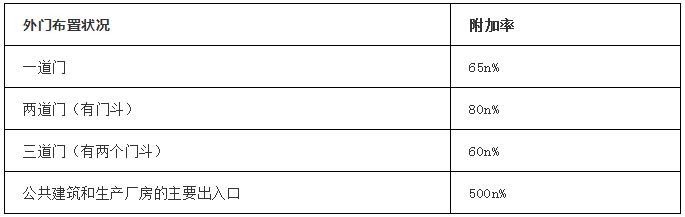

表2外門附加率N值
注：n--建筑物的樓層數，本設計的附加率N=0.65n。
各房間計算熱負荷可采用(天正、鴻業、浩辰暖通軟件)進行計算。其中計算熱負荷為20.9KW。熱負荷也可以按該計算方法估算：
六、機組的選型及臺數

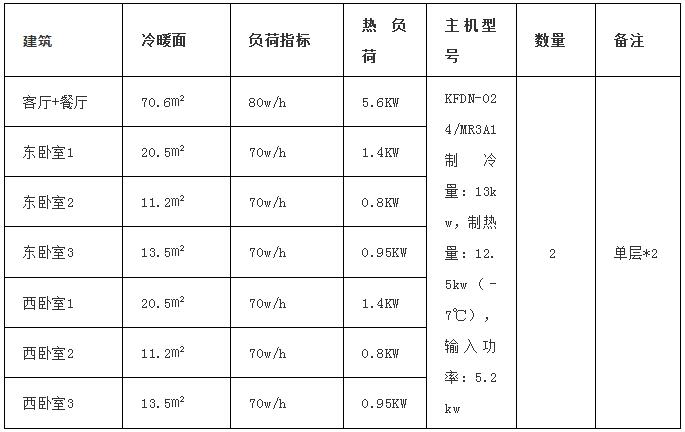

表3：房屋熱負荷匯總
根據計算，總熱負荷為23.8KW<25(-7℃)，選用超低溫(-25℃)6P恒溫冷暖機組2臺。如后期遇到極端天氣、取暖效果不佳或面積增加再進行啟動水箱電加熱補充。
七、水泵選型
根據系統流量及最不利環路壓力損失計算(參考《民用建筑供暖通風與空氣調節設計規范》計算方法)得出所需流量和揚程，同時保證系統3～8℃運行溫差，經查看原水泵流量及揚程皆滿足該項目使用。
其中流量計算可按下式計算：
八、系統優勢
為考慮城市冬季采暖高峰期單相電電壓不穩問題，空氣源熱泵6P機組采用美國谷輪壓縮機，具有溫度保護、壓力保護等20項保護，時刻監控機組運行情況，保證機組穩定運行。同時采用特有的EVA噴氣増焓技術，可增加20%冷媒循環量，使一臺壓機實現雙級壓縮，制熱更強勁，-25℃正常啟動，-20℃時能效比高達2.08，達到業界先進水平。其次，空氣源熱泵采用獨特的秒殺融霜技術，即減少熱量損失，也能降低運行費用。
九、運行費用
通過一個冬天檢測，室內采暖溫度設置恒溫20℃左右采暖，運行數據如表4。據客戶反饋，一個采暖季下來才六千多元，平均一個月僅1200多元，節能明顯�？蛻舯硎荆骸翱諝庠礋岜貌膳Ч芎�，相比燒煤舒服多了，省去了很多麻煩，運行費用也不高。”
表4：采暖季運行費用
備注：峰谷電費均價按照0.42元計算。
目前已進入秋冬季，氣候漸漸轉涼，也正是“金九銀十”大房子裝修的好時機。大房子采暖，就選魯禹超低溫空氣源熱泵地暖空調機組。魯禹空氣能13年來執著于新能源清潔取暖及熱水行業，是北京市煤改電的優秀品牌，多年來從客戶需求出發，可隨著不同區域客戶需求按需生產高品質的匠心產品。
本文來源：熱泵市場 作者：徐海政
